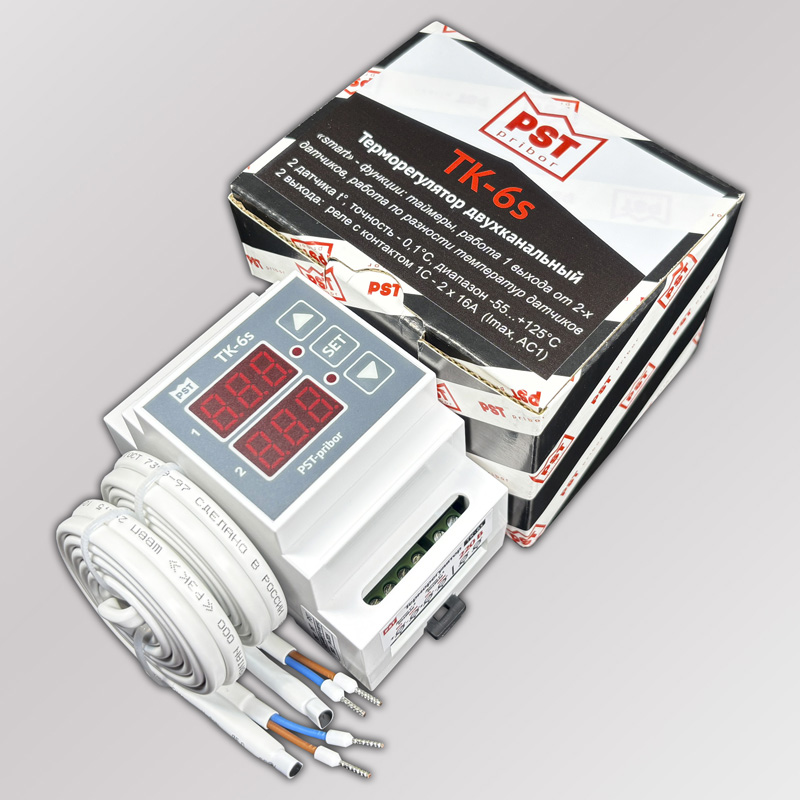

Терморегулятор ТК-6s (smart) PST двухканальный с 2-мя датчиками t (2х16А)

Терморегулятор двухканальный ТК-6s (smart) 2026 с новыми «smart» - функциями, для работы как в стандартном двухканальном независимом режиме 2х16А (АС1), например для теплого пола (2 канала по 3520 Вт max), так и с активацией цифровых таймеров (1-…999 мин), работы одного канала по 2-м датчикам (для ректификации, самогоноварения и солнечных коллекторов). Есть юстировка показаний, работа в режимах «нагрев» или «охлаждение» в диапазоне температур от – 55 до +125°C, центральное управление запуском таймеров (вкл. или выкл. при подаче питания 220в), блокировка настроек и сброс к заводским параметрам работы.

Назначение и принцип работы

Терморегулятор двухканальный ТК-6s с 2 (двумя) датчиками температуры может использоваться в разных вариантах, таких как:

- в «стандартном» режиме», без введения дополнительных настроек:

• для работы в обычном двухканальном режиме, как терморегулятор для контроля и управления работой теплого пола (2-х контуров, например кухня и санузел), теплый пол + водонагреватель, а также разной настройки каналов – один для нагрева, второй для охлаждения (например вентиляции) - для теплиц, брудеров и т.п.

- в более сложных режимах «smart», с использованием встроенных логических функций таймеров и совместной работы каналов:

• для автоматизации технологических процессов (например консервации) с применением цифровых встроенных таймеров для работы на запрограммированной температуре заданное время, что актуально для автоклава, либо работы одного канала управления от показаний сразу 2-х выносных датчиков, что актуально для электрического котла отопления (одновременный контроль температуры «подачи» и «обратки»), а таже работа выхода по разности температур датчиков 1 и 2 – для систем перегонки и ректификации (верх и низ колонны).

Прибор имеет гальваническую развязку выносных измерительных датчиков с питающей сетью 220в, что не только дает гарантию защиты человека, животных или птицы от поражения электрическим током при механическом повреждении провода датчика, но и дает широкий коридор по питающему напряжению (что актуально при заниженном или высоком U-нии или его перепадах в сети).

Основные технические характеристики ТК-6s PST

• Максимальная нагрузка – до 7000 ВА (max 32А (16Ах2))
• Диапазон измеряемой и регулируемой t-ры – от -55 до +125 °C
• Количество и тип измерительных датчиков – 2 шт. DS18B20 (идут в комплекте)
• Точность измерения и удержания заданной t-ры (УСt) – ±0,1 °C
• Программируемое допустимое отклонение (∆t) – от 0,1 до 99,9 °C
• Блокировка настроек, таймеры, функции «smart», контроль датчиков - есть
• Независимая память, сброс настроек, отсчет таймера - есть

Настройка параметров двухканального терморегулятора ТК-6s PST

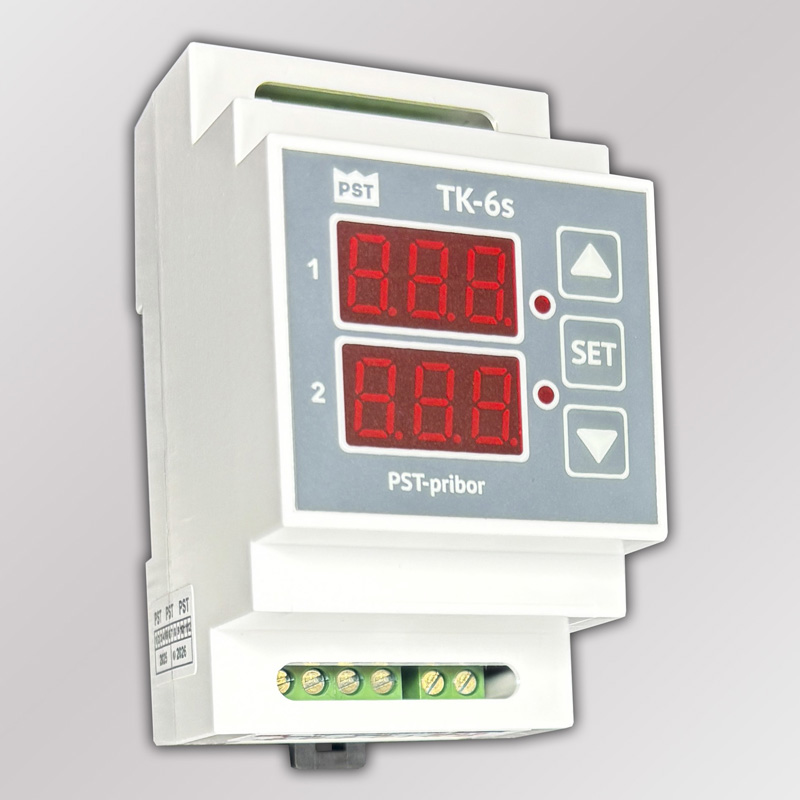

До входа в основное меню, вы можете изменять показания на экране 1 (К1 – канал 1) и 2 (К2 – канал 2), используя крайние кнопки (стрелка «вверх» и «вниз») выбирая одно из возможных отображаемых значений – текущая реальная температура, на этом канале (в месте измерения датчика), заданная нужная температура (Уt) или оставшееся время таймера (ВРЕ).

Для входа в полное меню настройки ТК-6s, используем центральную кнопку «SET».

Меню прибора для использования в «стандартном» варианте» (см.выше) – элементарно простое, и содержит в себе только 2 настраиваемых значения для каждого канала, и предназначено для настройки следующих параметров:

• Уt1 – установка нужной температуры канала К1 (зав. уст. 40°C)
• УГ1 – установка гистерезиса К1 (доп. отклонение, ∆t, зав. уст. 1°C)
• Уt1 – установка нужной температуры канала К2 (зав. уст. 40°C)
• УГ1 – установка гистерезиса К2 (доп. отклонение, ∆t, зав. уст. 1°C)

Меню «smart» - функций двухканального терморегулятора ТК-6s, имеет 3 раздела – «РН1», «РН2» - (расширенная настройка канала 1 и 2) и «ОР» – общий режим для двух каналов терморегулятора. Для пролистывания пунктов меню - производим последовательные нажатия кнопки «SET».

Каждая из расширенных «smart» - настроек, канала 1 и 2 - «РН1» и «РН2», аналогичны и содержит в себе следующие настраиваемые параметры (приводим для К1):

• РАБ – запуск или остановка рабочего цикла с таймером, выбираем «On» «OFF»
• ВРЕ – время таймера (1-999 мин) для работы на заданной температуре (Уt1). При установке «000» (зав.уст.) таймер отключен.
• PPt – выбор режима работы канала – «холод» или «тепло», здесь выбираем «COL» «HOt» (зав.уст.).
• 1Н2 – работа реле температуры К1 сразу от 2-х (двух) датчиков. Выбираем 1Н2 или 1Н1 (зав.уст.) – работа в стандартном режиме.
• PtP – работа по разности температур 2-х датчиков (канала К1 и К2). Здесь выбираем «rt0» - функция отключена (зав.уст.) или «rt2» - ф-ция включена.
• USt – юстировка (коррекция показаний датчика) от -10 до +10°C, с шагом 0,1°C.

Общий режим «ОР» - общие настройки сразу для 2-х каналов содержит следующие пункты:

• РАБ – запуск или остановка сразу 2-х таймеров на канале К1 и К2 («on» или «oFF»).
• LOC – блокировка изменения настроек («On» или «OFF»), при активации – можно смотреть настройки, но нельзя изменить. Отключение описано в инструкции к прибору.
• СЗn – сброс на заводские настройки (Уt1 и Уt2 значение 40°C, УГ1 и УГ2 - 1°C, Pt1 и Pt1 – «Hot», остальные функции отключены).
• УЗt – управление запуском таймеров.

При пролистывании пунктов меню «SET» останавливаемся на нужном, нажимаем верхнюю или нижнюю кнопку со стрелкой – появляется установленное значение с точкой внизу справа. Нажимаем стрелки больше или меньше, изменяя до нужного значения, нажимаем подтверждение – кнопку «SET». Для выхода из настройки конкретного параметра и переходу к следующему пункту меню – еще раз нажимаем «SET». Выход из меню настройки происходит при пролистывании последнего пункты – после ОР.

Все запрограммированные пользователем значения сохраняются в энергонезависимой памяти двухканального терморегулятора ТК-6s неограниченное время и сразу принимаются к рабочему исполнению при подаче питания 220в к прибору. При обрыве или повреждении внешнего термодатчика, выход реле соответствующего канала – сразу отключается, на экране будет три черточки – «---». Тоже самое – при неправильной полярности при подключении.

Достоинства:

Гарантия 2 года.
